De bal van Pascal. Demonstratiemodel

Bal van Pascal demonstratiemodel

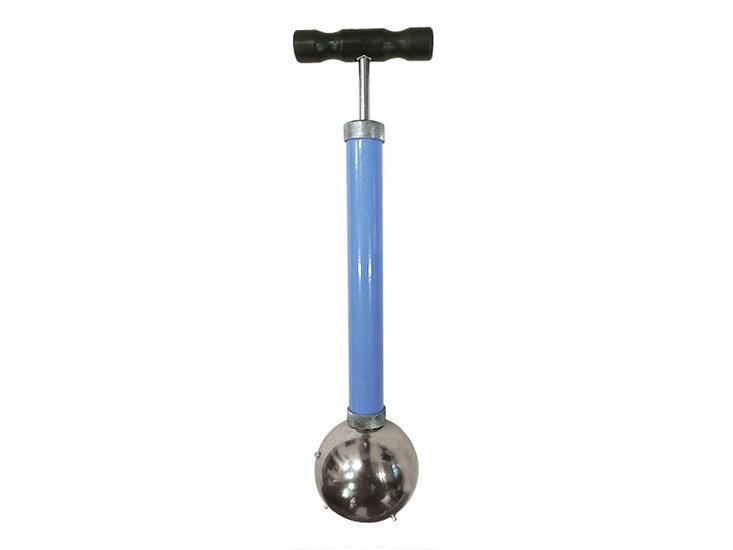

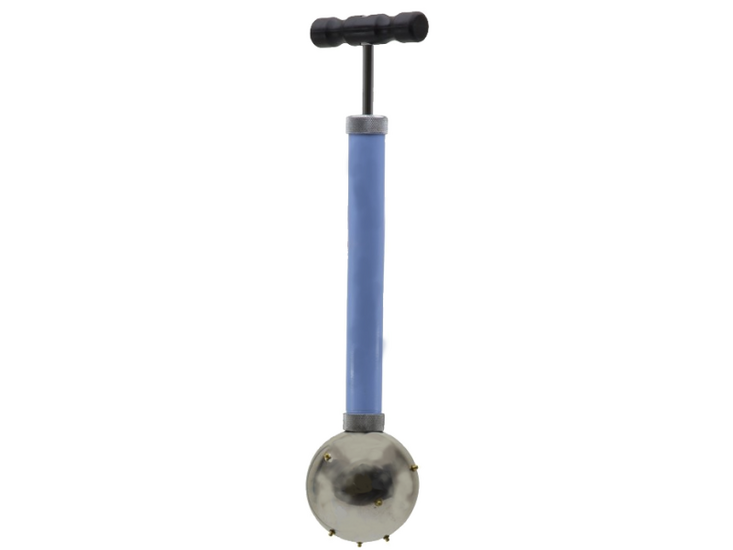

De Bal van Pascal is een demonstratiemodel waarmee de wet van Pascal zichtbaar wordt gemaakt. De stalen bol wordt met water gevuld en is via een buis verbonden met een handmatige zuigerpomp. Wanneer de zuiger wordt ingedrukt, wordt het water door de kleine openingen in de bol naar buiten geperst. De gelijkmatige waterstralen laten zien dat de druk in de gevulde bol in alle richtingen wordt doorgegeven.

Drukverdeling in water demonstreren

Voor de demonstratie wordt de bol gevuld met water en op de schroefdraad van de cilinder bevestigd. Bij het indrukken van de zuiger verlaten de waterstralen de sproeiers in verschillende richtingen met dezelfde spuitkracht. Sproeiers op gelijke hoogte vormen daarbij een vlakke waterstraal met gelijk bereik. Let erop dat de waterstralen tijdens de demonstratie niet op docent of leerlingen worden gericht.

Constructie met afdichting tegen lekkage

De bol is uitgevoerd met 9 tot 10 sproeiers en is verbonden met een aluminium cilinder. De zuiger heeft een rubberen afdichting met dubbele ring en bij de verbinding tussen cilinder en bol wordt een afdichtring gebruikt. Deze onderdelen zijn bedoeld om waterlekkage bij de cilinder en de aansluiting met de bol te voorkomen.

Onderhoud na gebruik

Na afloop van de demonstratie worden de bol en cilinder geleegd en gedroogd. De zuiger kan regelmatig worden gesmeerd met een kleine hoeveelheid vaseline of siliconenvet tussen de rubberen ringen.

Specificaties

• Lengte: 35-53 cm
• Diameter bol: 8 cm
• Inhoud bol: circa 0,2 l
• Aantal sproeiers: 9-10
• Materiaal bol: roestvrij staal
• Materiaal cilinder: aluminium
• Afdichting: rubber met dubbele ring en afdichtring bij de aansluiting
