Inductiespoelen met stalen kern

Deze set inductiespoelen is bedoeld voor het demonstreren en onderzoeken van elektromagnetische inductie en de werking van een transformator. De set bestaat uit een interne spoel, een externe spoel en een stalen kern, waarmee verschillende proefopstellingen rond geïnduceerde stroom en magnetische velden kunnen worden uitgevoerd.

Onderzoek naar elektromagnetische inductie

Met de spoelen kan worden onderzocht hoe de sterkte en richting van de geïnduceerde stroom samenhangen met het bewegen van een magneet in de spoel en met het aantal windingen. Ook kan het effect van een stalen kern worden vergeleken bij een elektromagneetopstelling met een gevoede interne spoel en een externe spoel.

Spoelen en stalen kern in één proefopstelling

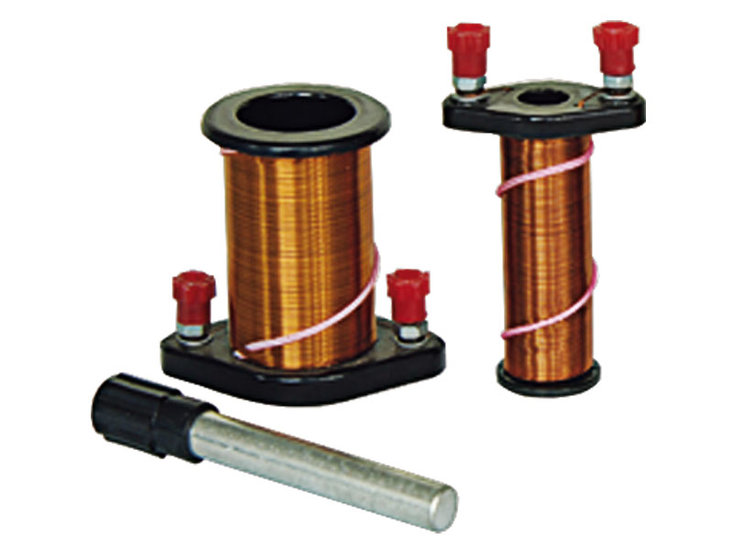

De externe spoel wordt om de interne spoel geplaatst, waarna de stalen kern in de interne spoel kan worden geschoven. De primaire spoel is gewikkeld met dik geëmailleerd koperdraad met een lage weerstand, terwijl de secundaire spoel is gewikkeld met fijn geëmailleerd koperdraad met een hogere weerstand. Beide spoelen zijn voorzien van aansluitbussen.

Specificaties

• Set bestaat uit: externe spoel, interne spoel en stalen kern
• Primaire spoel: geëmailleerd koperdraad, weerstand ca. 0,5 ohm
• Secundaire spoel: fijn geëmailleerd koperdraad, weerstand ca. 100 ohm
• Aansluitingen: twee 4 mm aansluitbussen per spoel
• Leeftijdsindicatie: 8+
